在現(xiàn)代制造業(yè)中，鑄件的熱處理是提高其力學(xué)性能、改善內(nèi)部組織結(jié)構(gòu)的重要工序。通過合理的熱處理工藝，可以顯著提升鑄件的強(qiáng)度、硬度、韌性和耐磨性等性能指標(biāo)，從而滿足不同應(yīng)用場(chǎng)景的需求。本文將詳細(xì)探討鑄件熱處理的工藝原理、常見方法及其應(yīng)用實(shí)例，幫助讀者全面了解這一關(guān)鍵環(huán)節(jié)。
一、鑄件熱處理的定義與目的
（一）定義
鑄件熱處理是指將鑄件加熱到一定溫度，并保持一段時(shí)間后以適當(dāng)?shù)乃俣壤鋮s下來，通過改變金屬材料的微觀組織結(jié)構(gòu)，達(dá)到改善力學(xué)性能和使用性能的目的。
（二）目的
1、提高力學(xué)性能
通過熱處理可以優(yōu)化鑄件的顯微組織，提高其強(qiáng)度、硬度、韌性和耐磨性等性能。
2、消除內(nèi)應(yīng)力
熱處理可以有效消除鑄造過程中產(chǎn)生的內(nèi)應(yīng)力，防止鑄件變形或開裂。
3、改善加工性能
某些熱處理工藝可以使鑄件表面變軟，便于后續(xù)切削加工；而另一些工藝則可以提高鑄件的表面硬度，增強(qiáng)耐磨性。
4、細(xì)化晶粒
細(xì)化晶?？梢蕴岣哞T件的強(qiáng)度和韌性，同時(shí)減少缺陷（如氣孔、夾渣等）對(duì)性能的影響。
二、鑄件熱處理的工藝原理
（一）相變理論
金屬材料在加熱和冷卻過程中會(huì)發(fā)生相變，即從一種晶體結(jié)構(gòu)轉(zhuǎn)變?yōu)榱硪环N晶體結(jié)構(gòu)。例如，鐵碳合金在加熱時(shí)會(huì)從珠光體轉(zhuǎn)變?yōu)閵W氏體，而在冷卻時(shí)又會(huì)重新析出珠光體或馬氏體。這些相變過程伴隨著體積變化和能量釋放，直接影響到鑄件的力學(xué)性能。
（二）擴(kuò)散機(jī)制
熱處理過程中，原子會(huì)在高溫下加速擴(kuò)散，導(dǎo)致合金元素重新分布，形成更穩(wěn)定的化合物或固溶體。這種擴(kuò)散機(jī)制有助于均勻化鑄件內(nèi)部成分，消除偏析現(xiàn)象，提高整體性能。
（三）回復(fù)與再結(jié)晶
當(dāng)鑄件受到較大的塑性變形時(shí)，會(huì)產(chǎn)生大量的位錯(cuò)和亞結(jié)構(gòu)。通過適當(dāng)?shù)臒崽幚?，可以使這些位錯(cuò)發(fā)生回復(fù)或再結(jié)晶，恢復(fù)材料的原始狀態(tài)，從而改善力學(xué)性能。
三、鑄件熱處理的常見方法

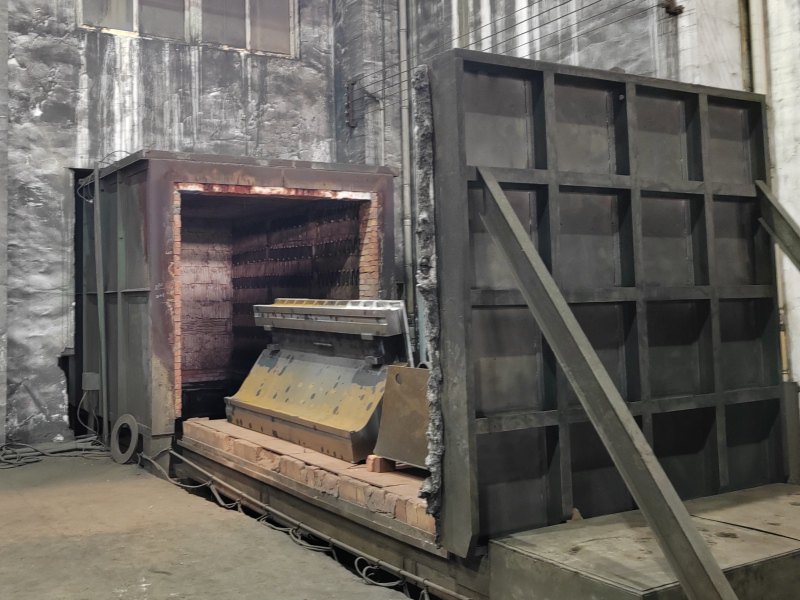

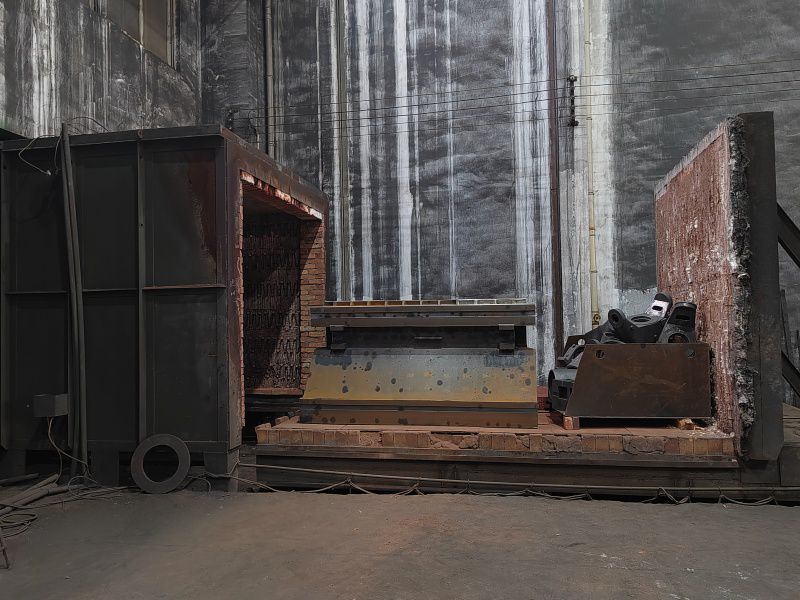

（一）退火
1、完全退火
將鑄件加熱至臨界點(diǎn)以上（一般為720-850℃），保溫一定時(shí)間后緩慢冷卻。完全退火可以使鑄件中的珠光體全部轉(zhuǎn)變?yōu)閵W氏體，隨后冷卻時(shí)重新析出珠光體或索氏體，從而降低硬度，提高塑性和韌性。
2、球化退火
主要用于高碳鋼和工具鋼鑄件。將鑄件加熱至略低于臨界點(diǎn)（一般為700-750℃），保溫一段時(shí)間后隨爐冷卻。球化退火可以將片狀滲碳體轉(zhuǎn)變?yōu)榍驙顫B碳體，顯著提高鑄件的切削加工性能。
3、去應(yīng)力退火
將鑄件加熱至較低溫度（一般為500-650℃），保溫一段時(shí)間后緩慢冷卻。去應(yīng)力退火主要用于消除鑄造過程中產(chǎn)生的內(nèi)應(yīng)力，防止鑄件變形或開裂。
（二）正火
1、定義與特點(diǎn)
正火是將鑄件加熱至臨界點(diǎn)以上（一般為850-950℃），保溫一定時(shí)間后在空氣中冷卻。相比退火，正火冷卻速度更快，可以獲得更細(xì)小的晶粒和更高的硬度。
2、應(yīng)用范圍
正火廣泛應(yīng)用于低碳鋼、中碳鋼和低合金鋼鑄件的生產(chǎn)中，可以提高鑄件的強(qiáng)度和韌性，改善切削加工性能。
（三）淬火
1、定義與特點(diǎn)
淬火是將鑄件加熱至臨界點(diǎn)以上（一般為800-1000℃），保溫一定時(shí)間后快速冷卻（如油冷、水冷）。淬火可以使鑄件中的奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體，獲得極高的硬度和強(qiáng)度。
2、應(yīng)用范圍
淬火主要用于高碳鋼、工具鋼和某些合金鋼鑄件的生產(chǎn)中，可以顯著提高鑄件的硬度和耐磨性，但同時(shí)也降低了其韌性，因此通常需要配合回火處理。
（四）回火
1、定義與特點(diǎn)
回火是將淬火后的鑄件加熱至較低溫度（一般為150-650℃），保溫一定時(shí)間后冷卻?；鼗鹂梢韵慊疬^程中產(chǎn)生的內(nèi)應(yīng)力，調(diào)整鑄件的硬度和韌性，使其達(dá)到最佳性能。
2、分類
根據(jù)回火溫度的不同，可分為低溫回火（150-250℃）、中溫回火（350-500℃）和高溫回火（500-650℃）。低溫回火主要用于保持較高的硬度和耐磨性；中溫回火適用于要求較高韌性的場(chǎng)合；高溫回火則可以顯著提高鑄件的塑性和韌性。
（五）調(diào)質(zhì)處理
1、定義與特點(diǎn)
調(diào)質(zhì)處理是將鑄件經(jīng)過淬火和高溫回火相結(jié)合的熱處理工藝。它可以使鑄件獲得良好的綜合力學(xué)性能，既具有較高的強(qiáng)度和硬度，又具備較好的韌性和耐磨性。
2、應(yīng)用范圍
調(diào)質(zhì)處理廣泛應(yīng)用于汽車、工程機(jī)械、航空航天等領(lǐng)域的重要零部件生產(chǎn)中，如發(fā)動(dòng)機(jī)曲軸、連桿、齒輪等。
四、鑄件熱處理的應(yīng)用實(shí)例
（一）汽車發(fā)動(dòng)機(jī)缸體
某汽車制造企業(yè)采用調(diào)質(zhì)處理工藝對(duì)發(fā)動(dòng)機(jī)缸體進(jìn)行熱處理。經(jīng)過淬火和高溫回火后，缸體的硬度達(dá)到了HRC35-40，抗拉強(qiáng)度提高了20%，疲勞壽命延長(zhǎng)了30%。這不僅提高了發(fā)動(dòng)機(jī)的工作效率，還增強(qiáng)了其可靠性和耐用性。
（二）大型礦山設(shè)備零件
某礦山設(shè)備制造商對(duì)大型破碎機(jī)錘頭進(jìn)行了淬火和低溫回火處理。處理后的錘頭硬度達(dá)到了HRC60以上，耐磨性提高了50%，使用壽命延長(zhǎng)了2倍以上。這大大減少了設(shè)備的維護(hù)成本，提高了生產(chǎn)效率。
（三）高速列車輪轂
某軌道交通企業(yè)在生產(chǎn)高速列車輪轂時(shí)，采用了正火和高溫回火相結(jié)合的熱處理工藝。處理后的輪轂強(qiáng)度和韌性得到了顯著提升，能夠承受高速行駛帶來的巨大沖擊力，確保了列車的安全運(yùn)行。
五、總結(jié)
鑄件的熱處理是提高其力學(xué)性能和使用性能的關(guān)鍵工序。通過對(duì)相變理論、擴(kuò)散機(jī)制和回復(fù)與再結(jié)晶等原理的理解，以及掌握退火、正火、淬火、回火和調(diào)質(zhì)處理等常見方法，鑄造企業(yè)可以全面提升產(chǎn)品質(zhì)量，滿足客戶日益增長(zhǎng)的需求。希望本文提供的分析和建議能夠?yàn)橄嚓P(guān)從業(yè)者提供有價(jià)值的參考，共同推動(dòng)我國(guó)鑄造行業(yè)的健康發(fā)展。
通過以上詳細(xì)解析，相信讀者對(duì)鑄件的熱處理有了更全面的認(rèn)識(shí)。如有任何疑問或需要進(jìn)一步的技術(shù)支持，請(qǐng)隨時(shí)聯(lián)系我們。
一、鑄件熱處理的定義與目的
（一）定義
鑄件熱處理是指將鑄件加熱到一定溫度，并保持一段時(shí)間后以適當(dāng)?shù)乃俣壤鋮s下來，通過改變金屬材料的微觀組織結(jié)構(gòu)，達(dá)到改善力學(xué)性能和使用性能的目的。
（二）目的
1、提高力學(xué)性能
通過熱處理可以優(yōu)化鑄件的顯微組織，提高其強(qiáng)度、硬度、韌性和耐磨性等性能。
2、消除內(nèi)應(yīng)力
熱處理可以有效消除鑄造過程中產(chǎn)生的內(nèi)應(yīng)力，防止鑄件變形或開裂。
3、改善加工性能
某些熱處理工藝可以使鑄件表面變軟，便于后續(xù)切削加工；而另一些工藝則可以提高鑄件的表面硬度，增強(qiáng)耐磨性。
4、細(xì)化晶粒
細(xì)化晶?？梢蕴岣哞T件的強(qiáng)度和韌性，同時(shí)減少缺陷（如氣孔、夾渣等）對(duì)性能的影響。
二、鑄件熱處理的工藝原理
（一）相變理論
金屬材料在加熱和冷卻過程中會(huì)發(fā)生相變，即從一種晶體結(jié)構(gòu)轉(zhuǎn)變?yōu)榱硪环N晶體結(jié)構(gòu)。例如，鐵碳合金在加熱時(shí)會(huì)從珠光體轉(zhuǎn)變?yōu)閵W氏體，而在冷卻時(shí)又會(huì)重新析出珠光體或馬氏體。這些相變過程伴隨著體積變化和能量釋放，直接影響到鑄件的力學(xué)性能。
（二）擴(kuò)散機(jī)制
熱處理過程中，原子會(huì)在高溫下加速擴(kuò)散，導(dǎo)致合金元素重新分布，形成更穩(wěn)定的化合物或固溶體。這種擴(kuò)散機(jī)制有助于均勻化鑄件內(nèi)部成分，消除偏析現(xiàn)象，提高整體性能。
（三）回復(fù)與再結(jié)晶
當(dāng)鑄件受到較大的塑性變形時(shí)，會(huì)產(chǎn)生大量的位錯(cuò)和亞結(jié)構(gòu)。通過適當(dāng)?shù)臒崽幚?，可以使這些位錯(cuò)發(fā)生回復(fù)或再結(jié)晶，恢復(fù)材料的原始狀態(tài)，從而改善力學(xué)性能。
三、鑄件熱處理的常見方法
（一）退火
1、完全退火
將鑄件加熱至臨界點(diǎn)以上（一般為720-850℃），保溫一定時(shí)間后緩慢冷卻。完全退火可以使鑄件中的珠光體全部轉(zhuǎn)變?yōu)閵W氏體，隨后冷卻時(shí)重新析出珠光體或索氏體，從而降低硬度，提高塑性和韌性。
2、球化退火
主要用于高碳鋼和工具鋼鑄件。將鑄件加熱至略低于臨界點(diǎn)（一般為700-750℃），保溫一段時(shí)間后隨爐冷卻。球化退火可以將片狀滲碳體轉(zhuǎn)變?yōu)榍驙顫B碳體，顯著提高鑄件的切削加工性能。
3、去應(yīng)力退火
將鑄件加熱至較低溫度（一般為500-650℃），保溫一段時(shí)間后緩慢冷卻。去應(yīng)力退火主要用于消除鑄造過程中產(chǎn)生的內(nèi)應(yīng)力，防止鑄件變形或開裂。
1、定義與特點(diǎn)
正火是將鑄件加熱至臨界點(diǎn)以上（一般為850-950℃），保溫一定時(shí)間后在空氣中冷卻。相比退火，正火冷卻速度更快，可以獲得更細(xì)小的晶粒和更高的硬度。
2、應(yīng)用范圍
正火廣泛應(yīng)用于低碳鋼、中碳鋼和低合金鋼鑄件的生產(chǎn)中，可以提高鑄件的強(qiáng)度和韌性，改善切削加工性能。
（三）淬火
1、定義與特點(diǎn)
淬火是將鑄件加熱至臨界點(diǎn)以上（一般為800-1000℃），保溫一定時(shí)間后快速冷卻（如油冷、水冷）。淬火可以使鑄件中的奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體，獲得極高的硬度和強(qiáng)度。
2、應(yīng)用范圍
淬火主要用于高碳鋼、工具鋼和某些合金鋼鑄件的生產(chǎn)中，可以顯著提高鑄件的硬度和耐磨性，但同時(shí)也降低了其韌性，因此通常需要配合回火處理。
（四）回火
1、定義與特點(diǎn)
回火是將淬火后的鑄件加熱至較低溫度（一般為150-650℃），保溫一定時(shí)間后冷卻?；鼗鹂梢韵慊疬^程中產(chǎn)生的內(nèi)應(yīng)力，調(diào)整鑄件的硬度和韌性，使其達(dá)到最佳性能。
2、分類
根據(jù)回火溫度的不同，可分為低溫回火（150-250℃）、中溫回火（350-500℃）和高溫回火（500-650℃）。低溫回火主要用于保持較高的硬度和耐磨性；中溫回火適用于要求較高韌性的場(chǎng)合；高溫回火則可以顯著提高鑄件的塑性和韌性。
1、定義與特點(diǎn)
調(diào)質(zhì)處理是將鑄件經(jīng)過淬火和高溫回火相結(jié)合的熱處理工藝。它可以使鑄件獲得良好的綜合力學(xué)性能，既具有較高的強(qiáng)度和硬度，又具備較好的韌性和耐磨性。
2、應(yīng)用范圍
調(diào)質(zhì)處理廣泛應(yīng)用于汽車、工程機(jī)械、航空航天等領(lǐng)域的重要零部件生產(chǎn)中，如發(fā)動(dòng)機(jī)曲軸、連桿、齒輪等。
四、鑄件熱處理的應(yīng)用實(shí)例
（一）汽車發(fā)動(dòng)機(jī)缸體
某汽車制造企業(yè)采用調(diào)質(zhì)處理工藝對(duì)發(fā)動(dòng)機(jī)缸體進(jìn)行熱處理。經(jīng)過淬火和高溫回火后，缸體的硬度達(dá)到了HRC35-40，抗拉強(qiáng)度提高了20%，疲勞壽命延長(zhǎng)了30%。這不僅提高了發(fā)動(dòng)機(jī)的工作效率，還增強(qiáng)了其可靠性和耐用性。
（二）大型礦山設(shè)備零件
某礦山設(shè)備制造商對(duì)大型破碎機(jī)錘頭進(jìn)行了淬火和低溫回火處理。處理后的錘頭硬度達(dá)到了HRC60以上，耐磨性提高了50%，使用壽命延長(zhǎng)了2倍以上。這大大減少了設(shè)備的維護(hù)成本，提高了生產(chǎn)效率。
（三）高速列車輪轂
某軌道交通企業(yè)在生產(chǎn)高速列車輪轂時(shí)，采用了正火和高溫回火相結(jié)合的熱處理工藝。處理后的輪轂強(qiáng)度和韌性得到了顯著提升，能夠承受高速行駛帶來的巨大沖擊力，確保了列車的安全運(yùn)行。
五、總結(jié)
鑄件的熱處理是提高其力學(xué)性能和使用性能的關(guān)鍵工序。通過對(duì)相變理論、擴(kuò)散機(jī)制和回復(fù)與再結(jié)晶等原理的理解，以及掌握退火、正火、淬火、回火和調(diào)質(zhì)處理等常見方法，鑄造企業(yè)可以全面提升產(chǎn)品質(zhì)量，滿足客戶日益增長(zhǎng)的需求。希望本文提供的分析和建議能夠?yàn)橄嚓P(guān)從業(yè)者提供有價(jià)值的參考，共同推動(dòng)我國(guó)鑄造行業(yè)的健康發(fā)展。
通過以上詳細(xì)解析，相信讀者對(duì)鑄件的熱處理有了更全面的認(rèn)識(shí)。如有任何疑問或需要進(jìn)一步的技術(shù)支持，請(qǐng)隨時(shí)聯(lián)系我們。
